VTP(Vlan Trunking Protocol)
VTPèCisco為了讓不同的Switch自動同步Vlan的協定。
我們為了讓整個網路環境的Vlan能夠一致，無論我們是在新增、修改、刪除Vlan，都能夠將所修改的內容自動同步到其他台的Switch。
基本上VTP Domain裡面的Switch有三種模式:
- 1. Server Modeè可修改Vlan，並可將其修改資料同步到VTP Client。
- 2. Client Modeè無法修改Vlan，只可接收VTP Server的Vlan資料。
- 3. Transparent Modeè可修改自身Vlan資料，但自身Vlan資料不會與其他Switch作同步。可接收VTP Server的資料，將其轉送至VTP Client。

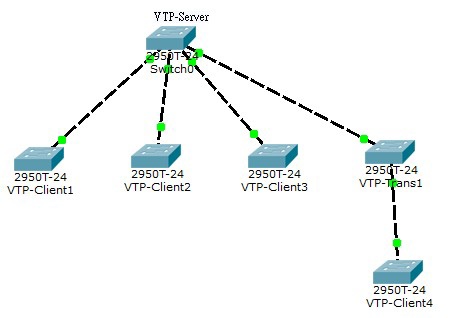

要先指定一台Switch當作VTP Server，其餘的Switch當作VTP Client。
設定VTP Server，定義VTP Domain。
|
VTP-Server(config)#vtp domain VTPDomainName Changing VTP domain name from NULL to VTPDomainName VTP-Server(config)#vtp mode server Device mode already VTP SERVER. |
設定VTP Client
|
VTP-Client1(config)#vtp domain VTPDomainName Changing VTP domain name from NULL to VTPDomainName VTP-Client1(config)#vtp mode client Setting device to VTP CLIENT mode |
設定VTP Transparent
|
VTP-Trans1(config)#vtp domain VTPDomainName Changing VTP domain name from NULL to VTPDomainName VTP-Trans1(config)#vtp mode transparent Setting device to VTP TRANSPARENT mode |
若要使用VTP來同步Vlan必須將連結端口設為Trunk Mode
|
VTP-Server(config)#int range fastethernet 0/1-4 VTP-Server(config-if-range)#switchport mode trunk VTP-Server(config-if-range)# %LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/1, changed state to down %LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/1, changed state to up %LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/2, changed state to down %LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/2, changed state to up %LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/3, changed state to down %LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/3, changed state to up %LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/4, changed state to down %LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/4, changed state to up |
VTP Domain的名稱必須要相同，如果不相同在設定Trunk時會顯示名稱錯誤訊息。
這樣就完成了VTP Domain的設定，接著檢查一下是否可以同步。
在VTP Server上設定VLAN10、VLAN20。
|
VTP-Server(config)#vlan 10 VTP-Server(config-vlan)#vlan 20 |
在VTP Client上檢查是否有VLAN10、VLAN20。
|
VTP-Client1#show vlan brief
VLAN Name Status Ports ---- -------------------------------- --------- ------------------------------- 1 default active Fa0/2, Fa0/3, Fa0/4, Fa0/5 Fa0/6, Fa0/7, Fa0/8, Fa0/9 Fa0/10, Fa0/11, Fa0/12, Fa0/13 Fa0/14, Fa0/15, Fa0/16, Fa0/17 Fa0/18, Fa0/19, Fa0/20, Fa0/21 Fa0/22, Fa0/23, Fa0/24, Gig1/1 Gig1/2 10 VLAN0010 active 20 VLAN0020 active 1002 fddi-default active 1003 token-ring-default active 1004 fddinet-default active 1005 trnet-default active |
檢查經由VTP Transparent所轉送的VTP Client資料是否同步。
記得VTP Transparent連結後端VTP Client的端口也要設定為Trunk Mode。
